Các yếu tố chính ảnh hưởng đến hiệu suất của con lăn sưởi điện từ: Từ vật liệu đến thiết kế điều khiển

I. Cuộn sưởi điện từ

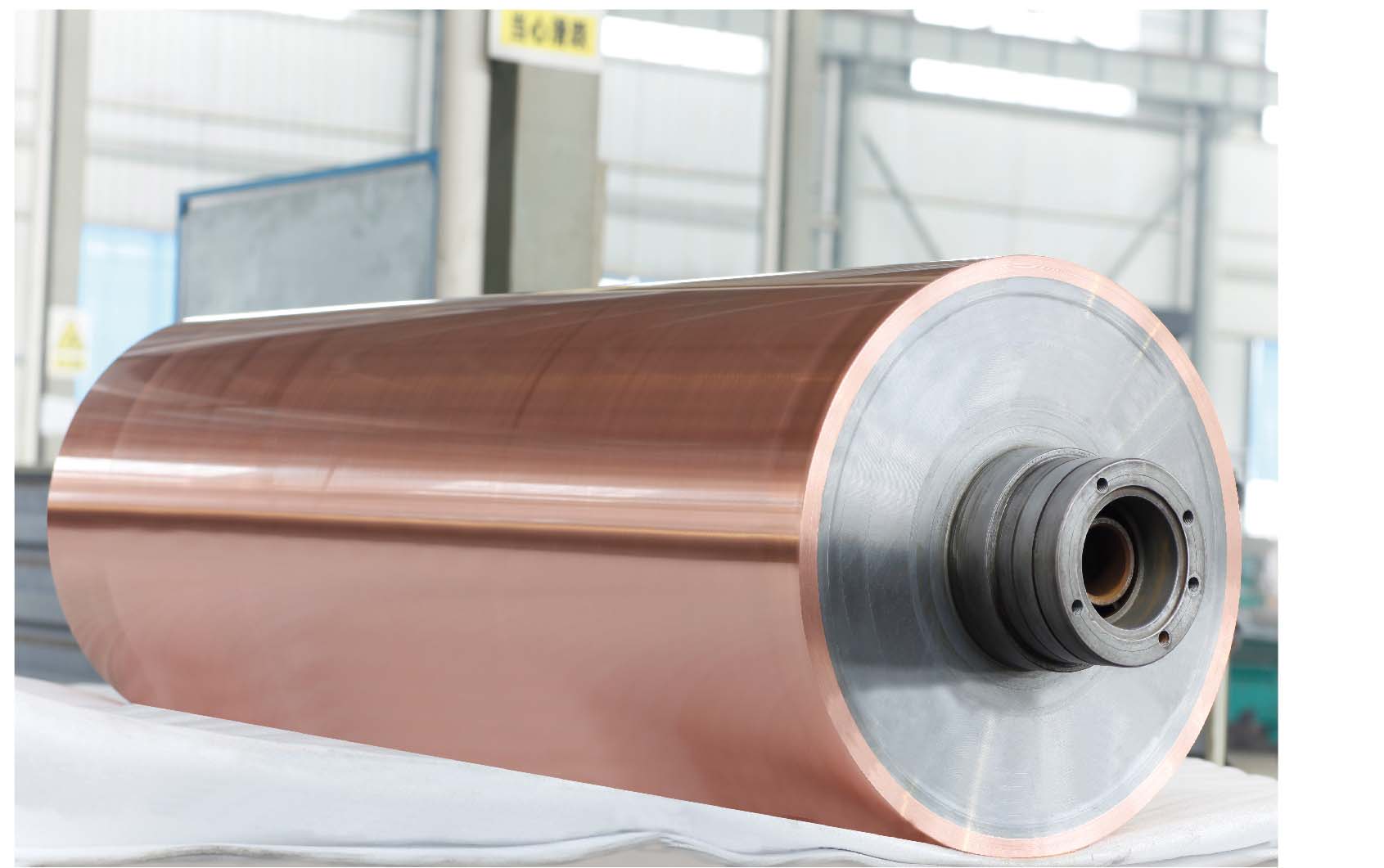

Cuộn gia nhiệt điện từ sử dụng nguyên lý cảm ứng điện từ để tạo ra khả năng tự làm nóng trong vỏ cuộn, loại bỏ nhu cầu sử dụng dầu truyền nhiệt. Hiệu suất nhiệt của nó vượt quá 90%, tiết kiệm 30%–50% năng lượng so với sưởi ấm bằng điện trở. Được trang bị bộ điều khiển nhiệt độ độc lập đa vùng, chênh lệch nhiệt độ bề mặt cuộn có thể được kiểm soát trong phạm vi ±1°C và các mẫu cao cấp đạt được ±0,2°C. Cuộn sưởi điện từ của Tô Châu Jwellmech có tính năng tăng nhiệt độ nhanh, không có nguy cơ rò rỉ và khả năng làm mát nhanh. Chúng được sử dụng rộng rãi trong các quy trình ép nhiệt liên tục như cán nhựa, liên kết nhiệt bằng vải không dệt, sấy giấy và cán màng, đóng vai trò là thành phần chính cho sản xuất sạch, có độ chính xác cao.

II. Các yếu tố chính ảnh hưởng đến hiệu suất của cuộn sưởi điện từ và các biện pháp cải tiến

1. Thiết kế vật liệu cuộn và cuộn – Nền tảng của hiệu suất

Cuộn dây không được làm bằng vật liệu có độ dẫn điện cao như đồng nguyên chất hoặc nhôm nguyên chất, vì chúng gây ra tác dụng che chắn từ tính mạnh, tập trung từ thông vào phía cuộn dây và dẫn đến quá nhiệt hoặc thậm chí cháy nổ, đồng thời làm giảm đáng kể hiệu suất làm nóng của dòng điện xoáy. Thay vào đó, nên chọn những vật liệu có độ dẫn điện vừa phải và từ tính dư thấp, chẳng hạn như thép cấp 50, để cân bằng giữa hiệu suất gia nhiệt và kiểm soát mất trễ. Để xử lý nhiệt, người ta áp dụng sự kết hợp giữa quá trình làm nguội và tôi luyện tổng thể cộng với làm cứng bề mặt: độ cứng lõi được kiểm soát ở HRC 28–32 để đảm bảo độ bền, trong khi độ cứng bề mặt được nâng lên HRC 50–58 để tăng cường khả năng chống mài mòn và chống mỏi nhiệt. Cuộn dây điện từ của Suzhou Jwellmech sử dụng hợp kim đồng chịu nhiệt độ cao với chất cách điện cao cấp như dây bọc polyimide hoặc sợi thủy tinh để ngăn ngừa đoản mạch giữa các vòng do lão hóa cách điện ở nhiệt độ cao. Vật liệu cách nhiệt bên trong sử dụng cấu trúc hỗn hợp nhiều lớp của nỉ aerogel và sợi gốm, giảm thiểu sự truyền nhiệt trong khi vẫn duy trì độ bền, nhờ đó việc tăng nhiệt độ vòng bi được kiểm soát. Bề mặt cuộn được phủ theo yêu cầu của quy trình – với lớp mạ crom cứng, lớp phủ gốm dẫn nhiệt hoặc lớp phủ chống dính Teflon – để bảo vệ cuộn, cải thiện khả năng truyền nhiệt và mang lại đặc tính chống dính, duy trì tính toàn vẹn bề mặt ở nhiệt độ vận hành trên 400°C.

2. Khớp thông số điện từ – Xác định trực tiếp hiệu suất sưởi và phân bổ nhiệt độ

Tần số hiện tại phải được tối ưu hóa dựa trên độ dày thành cuộn. Đối với các cuộn thép có độ dày thành 10–20 mm, tần số trung bình 5–20 kHz là phù hợp nhất, đảm bảo đủ độ sâu gia nhiệt đồng thời đạt được tốc độ tăng tốc nhanh, do đó hỗ trợ nhiệt độ tăng nhanh từ nhiệt độ phòng lên 200°C chỉ trong 25 phút. Cường độ dòng điện được điều chỉnh chính xác bằng hệ thống điều khiển vòng kín và nguồn điện có thể điều chỉnh, tránh sốc nhiệt do thay đổi nguồn điện đột ngột, đồng thời đáp ứng các nhu cầu khác nhau về sưởi ấm và duy trì trong các giai đoạn quy trình khác nhau. Khoảng cách giữa cuộn dây và thành cuộn bên trong phải được kiểm soát ở mức 2–5 mm, đảm bảo hiệu quả ghép nối đồng thời cho phép khe hở giãn nở nhiệt để ngăn chặn tiếp xúc hồ quang. Cuộn dây được phân đoạn hoặc quấn nhiều lớp và sự phân bổ vòng dây được tối ưu hóa thông qua mô phỏng để loại bỏ sự không đồng nhất của từ trường dọc trục – điều kiện tiên quyết quan trọng để đạt được độ chính xác kiểm soát nhiệt độ ± 0,5°C.

3. Quy trình kết cấu và sản xuất – Xác định độ tin cậy cơ học và tính đồng nhất nhiệt

Thân cuộn bao gồm nhiều lớp: trục trung tâm, lớp cách nhiệt, lớp gia nhiệt, lớp bức xạ, lớp bảo quản nhiệt và lớp phản xạ. Một thiết kế mô-đun với khoảng cách mở rộng thích hợp được áp dụng. Sau khi lắp ráp, cân bằng động nóng được thực hiện để tránh các ứng suất bổ sung do sự giãn nở nhiệt không đều. Độ đồng đều của độ dày thành là trọng tâm của tính nhất quán về nhiệt độ: sử dụng ống thép liền mạch chính xác hoặc phôi cuộn được xử lý doa, kiểm soát dung sai độ dày của thành trong phạm vi ± 0,1 mm. Độ đảo bề mặt cuộn được giữ 0,005 mm và độ đồng trục 0,01 mm. Sau khi gia công chính xác CNC và cân bằng động tốc độ cao, độ rung rất thấp khi quay tốc độ cao được đảm bảo, cùng với lớp phủ đồng nhất và độ ổn định ổ trục lâu dài – thực hiện đầy đủ các lợi ích về môi trường của việc điều khiển hoàn toàn bằng điện và vận hành không dầu.

4. Thông số vận hành và điều kiện môi trường – Cũng rất quan trọng

Công suất sưởi được điều chỉnh chính xác bằng nguồn điện có chức năng khởi động mềm và điều khiển công suất không đổi, cho phép phản ứng nhanh với cài đặt nhiệt độ. Tốc độ tuyến tính của bề mặt cuộn phải được khớp và khóa liên động với nguồn nhiệt, sử dụng động cơ truyền động có tần số thay đổi. Tốc độ tuyến tính quá cao dẫn đến vật liệu hấp thụ nhiệt không đủ, trong khi tốc độ quá thấp có thể gây ra quá nhiệt. Việc kết hợp đúng cách không chỉ đảm bảo chất lượng sản phẩm mà còn đạt được mức tiết kiệm năng lượng – đó là lý do vì sao cuộn gia nhiệt điện từ tiết kiệm khoảng 60% năng lượng so với cuộn dầu truyền nhiệt. Nhiệt độ và độ ẩm môi trường ảnh hưởng đến độ chính xác của các linh kiện điện tử trong tủ điều khiển; do đó, cần có điều hòa không khí hoặc máy hút ẩm để duy trì nhiệt độ và độ ẩm ổn định. Ngoài ra, rèm không khí hoặc tấm chắn nhiệt được lắp đặt ở cả hai đầu cuộn để giảm nhiễu loạn luồng không khí xung quanh lên nhiệt độ bề mặt cuộn, đảm bảo kiểm soát nhiệt độ ổn định.

5. Chiến lược kiểm soát và quản lý nhiệt – Bảo đảm cuối cùng cho việc kiểm soát nhiệt độ có độ chính xác cao

Một sơ đồ kiểm soát nhiệt độ độc lập đa vùng được áp dụng, với mỗi vùng sưởi ấm được trang bị cảm biến riêng và mô-đun điều chỉnh công suất. Các cảm biến được đặt gần thành cuộn bên trong để giảm thiểu độ trễ đo. Kết hợp với thuật toán điều khiển mờ hoặc PID tự điều chỉnh và lấy mẫu tốc độ cao, chênh lệch nhiệt độ bề mặt cuộn có thể được kiểm soát trong phạm vi ±0,5°C và thậm chí ±0,2°C trong các ứng dụng cao cấp. Hệ thống làm mát sử dụng cấu trúc làm mát bên trong – khí nén hoặc nước làm mát tuần hoàn được cấp qua trục trung tâm, với các van điều khiển tỷ lệ để đạt được sự chuyển đổi mượt mà giữa sưởi và làm mát, giúp giảm đáng kể thời gian chờ đồng thời tránh căng thẳng nhiệt quá mức. Lớp cách nhiệt sử dụng thiết kế ngắt nhiệt với vật liệu có độ dẫn nhiệt dưới 0,05 W/(m·K). Làm mát không khí cưỡng bức với tản nhiệt ở đầu trục đảm bảo hoạt động ổ trục ổn định lâu dài. Các biện pháp cải tiến này cùng nhau nâng cao hiệu suất gia nhiệt, độ đồng đều nhiệt độ và tuổi thọ sử dụng, đáp ứng đầy đủ các yêu cầu khắt khe về nhiệt độ cao, độ chính xác cao và hiệu suất môi trường sạch trong các quy trình tiên tiến từ cán cao su/nhựa đến tổng hợp sợi hóa học.

Bản tóm tắt

Cuộn gia nhiệt điện từ sử dụng cảm ứng điện từ để cuộn tự làm nóng, mang lại hiệu suất nhiệt cao và chênh lệch nhiệt độ bề mặt cuộn có thể kiểm soát được trong phạm vi ± 0,5°C. Thông qua việc tối ưu hóa tổng hợp việc lựa chọn vật liệu, kết hợp thông số điện từ, quy trình sản xuất và chiến lược kiểm soát nhiệt độ, Jwellmech Tô Châu ( https://www.jwellmech.com/,+86 15806221827) nâng cao toàn diện hiệu suất cuộn: Thép 50 cấp kết hợp với hệ thống sưởi tần số trung bình cho phép tăng nhiệt độ nhanh chóng, trong khi điều khiển nhiệt độ độc lập đa vùng và cấu trúc làm mát bên trong đảm bảo độ chính xác cao và tuổi thọ dài.
