Ba ưu điểm kỹ thuật chính cho phép tạo khuôn các con lăn siêu gương có độ chính xác cao cho tấm và tấm quang PC/PMMA

Một

Trong lĩnh vực sản xuất tấm, tấm và màng nhựa quang học, chất lượng bề mặt và hiệu suất quang học là tiêu chuẩn cuối cùng về chất lượng sản phẩm. Các ứng dụng cao cấp như tấm dẫn sáng cho bảng đèn LED, công tắc màng trong ngành điện tử và màn hình LCD cho máy tính và điện thoại di động đặt ra những yêu cầu cực kỳ nghiêm ngặt về độ truyền ánh sáng, độ mờ, độ mịn và độ đồng đều của độ dày. Thành phần quan trọng quyết định các chỉ số quan trọng này là cuộn hoàn thiện siêu gương—một bộ phận không thể thiếu của thiết bị sản xuất. Không quá lời khi nói rằng độ hoàn thiện bề mặt và độ chính xác hình học của cuộn quyết định trực tiếp đến cấp độ và hiệu suất của sản phẩm cuối cùng. Tuân theo quy tắc cơ bản rằng "bề mặt cuộn càng mịn và chính xác thì chất lượng sản phẩm được sản xuất càng tốt", ngành công nghiệp liên tục theo đuổi các giới hạn cuối cùng về dung sai độ nhám bề mặt và độ chính xác hình học, dẫn đến sự phát triển của cuộn hoàn thiện siêu gương như một phần của thiết bị chính xác.

Hai

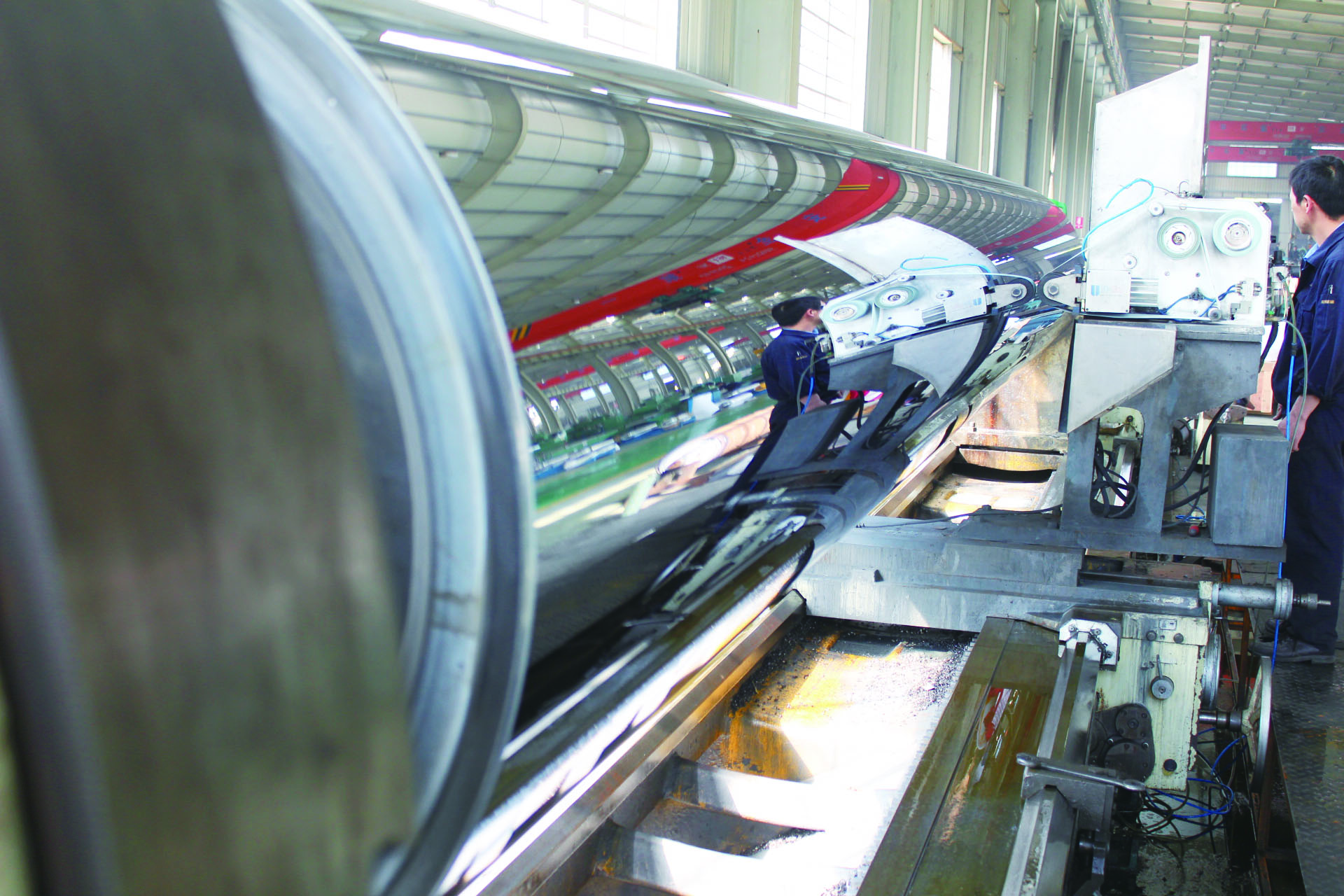

Cuộn hoàn thiện siêu gương từ Tô Châu Jwellmech đã trở thành "thành phần cốt lõi" trong quá trình sản xuất các tấm và tấm PC (polycarbonate) và PMMA (polymethyl methacrylate, tức là acrylic) cấp quang học nhờ ba tính năng kỹ thuật chính của nó.

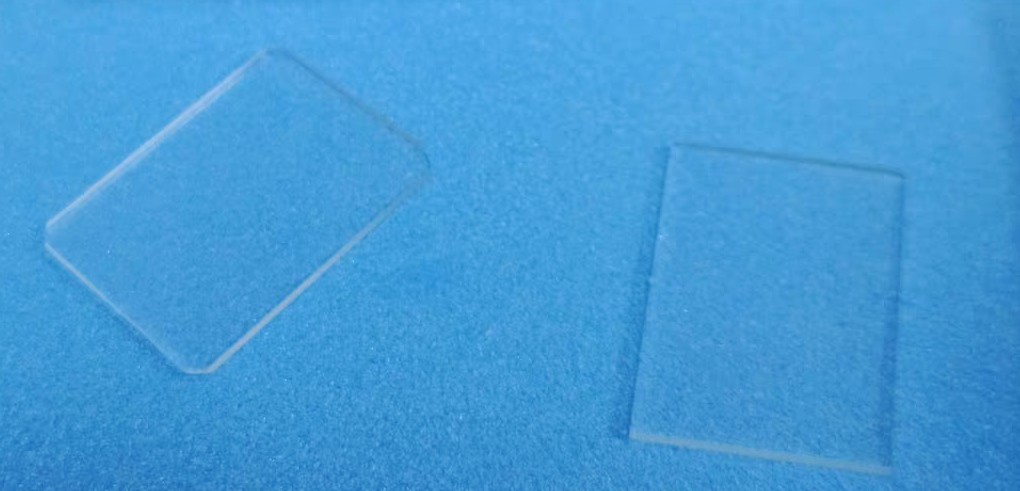

Đầu tiên là độ mịn bề mặt đặc biệt của nó. Thông qua các quá trình mài, mài và đánh bóng có độ chính xác cao, độ nhám bề mặt (Ra) của loại cuộn này có thể được kiểm soát ổn định trong khoảng từ 0,005 đến 0,01 micromet. Giá trị này chỉ bằng một phần nhỏ, thậm chí bằng 1/10 so với các cuộn hoàn thiện gương thông thường, tiệm cận hoặc thậm chí vượt qua độ phẳng của kính quang học. Khi nhựa PC hoặc PMMA nóng chảy được đúc, cán hoặc ép trên bề mặt cuộn, địa hình cực nhỏ của cuộn được sao chép trên bề mặt nhựa với độ chính xác ở cấp độ nanomet. Chỉ bề mặt siêu gương có Ra ≤ 0,01 μm mới có thể đảm bảo rằng các tấm quang học được sản xuất không bị trầy xước, bong tróc vỏ cam hoặc các vết rỗ siêu nhỏ, từ đó đạt được độ truyền ánh sáng trên 90% và độ mờ dưới 1%, đáp ứng các yêu cầu nghiêm ngặt của màn hình tinh thể lỏng và tấm cảm ứng cao cấp về độ rõ nét của hình ảnh.

Thứ hai, cuộn hoàn thiện siêu gương từ Suzhou Jwellmech không chỉ theo đuổi "độ mịn" bề mặt mà còn cả "độ chính xác" hình học. Độ trụ và độ đồng trục của nó đều được kiểm soát chặt chẽ trong phạm vi 0,005 mm. Điều này có nghĩa là sự thay đổi đường kính trên toàn bộ chiều dài làm việc của cuộn không vượt quá 5 micromet và độ lệch giữa tâm quay và tâm hình học cũng được giới hạn ở mức micromet. Để sản xuất tấm PC/PMMA cấp quang học, dung sai độ dày là một chỉ báo chất lượng quan trọng khác. Bất kỳ sai lệch nào về hình trụ trong cuộn sẽ trực tiếp dẫn đến độ dày ngang không đồng đều của tấm, do đó có thể gây ra các vòng Newton, các mẫu cầu vồng hoặc sự khác biệt về tiêu điểm cục bộ dọc theo đường quang học tiếp theo. Độ trụ và độ đồng trục nhỏ hơn 0,005 mm, kết hợp với vòng bi có độ cứng cao và hệ thống truyền động chính xác, đảm bảo cuộn có thể xuất ra các tấm có độ dày đồng đều và không có sọc dọc ngay cả khi quay tốc độ cao và áp suất không đổi. Điều này đặc biệt quan trọng để sản xuất tấm dẫn hướng ánh sáng và tấm khuếch tán cho màn hình tinh thể lỏng diện tích lớn, bởi vì bất kỳ dao động độ dày nhỏ nào cũng sẽ được khuếch đại thành độ sáng màn hình không đồng đều.

Thứ ba, thiết kế cấu trúc đặc biệt của cuộn hoàn thiện siêu gương nhằm mục đích đồng thời đảm bảo độ cứng cuộn cực cao và độ lệch nhiệt độ bề mặt tối thiểu. Quá trình xử lý nhựa cấp quang học thường cần được thực hiện trong phạm vi nhiệt độ được kiểm soát chặt chẽ: nhiệt độ chuyển hóa thủy tinh của PC là khoảng 150°C và của PMMA là khoảng 105°C, trong khi nhiệt độ xử lý nóng chảy của cả hai thường là trên 200°C. Cuộn không chỉ phải chịu được tải trọng cơ học từ áp suất nóng chảy và lực tổng hợp của các cuộn ép mà còn phải kiểm soát chính xác nhiệt độ bề mặt để điều chỉnh quá trình kết tinh làm mát của nhựa (đối với PMMA, mặc dù là vô định hình nhưng vẫn cần phải kiểm soát ứng suất bên trong) hoặc thiết lập trạng thái dòng nhớt. Các cuộn thông thường có thể không đủ độ cứng, dẫn đến biến dạng uốn dẫn đến phần giữa của tấm dày hơn và các mép của tấm mỏng hơn; hoặc thiết kế kênh dòng chảy kém có thể gây ra sự phân bố nhiệt độ bề mặt không đồng đều, dẫn đến chênh lệch co ngót cục bộ, cong vênh hoặc biến dạng quang học. Cuộn hoàn thiện siêu gương sử dụng ống thép liền mạch có thành dày hoặc rèn hợp kim làm thùng, kết hợp với kênh dòng chảy bên trong hình xoắn ốc hoặc xương cá và hệ thống tuần hoàn trung bình kiểm soát nhiệt độ có độ chính xác cao, sao cho độ đồng đều nhiệt độ bề mặt của cuộn có thể được kiểm soát trong phạm vi ± 1°C hoặc thậm chí nhỏ hơn. Độ cứng cực cao đảm bảo cuộn khó bị uốn cong trong quá trình sản xuất chiều rộng rộng, tốc độ cao, trong khi trường nhiệt độ đồng đều đảm bảo rằng các chuỗi phân tử của PC/PMMA giải phóng ứng suất đồng đều trong quá trình làm mát, từ đó thu được các tấm chất lượng cao với ứng suất bên trong thấp, độ phẳng cao và không bị biến dạng quang học.

Ba

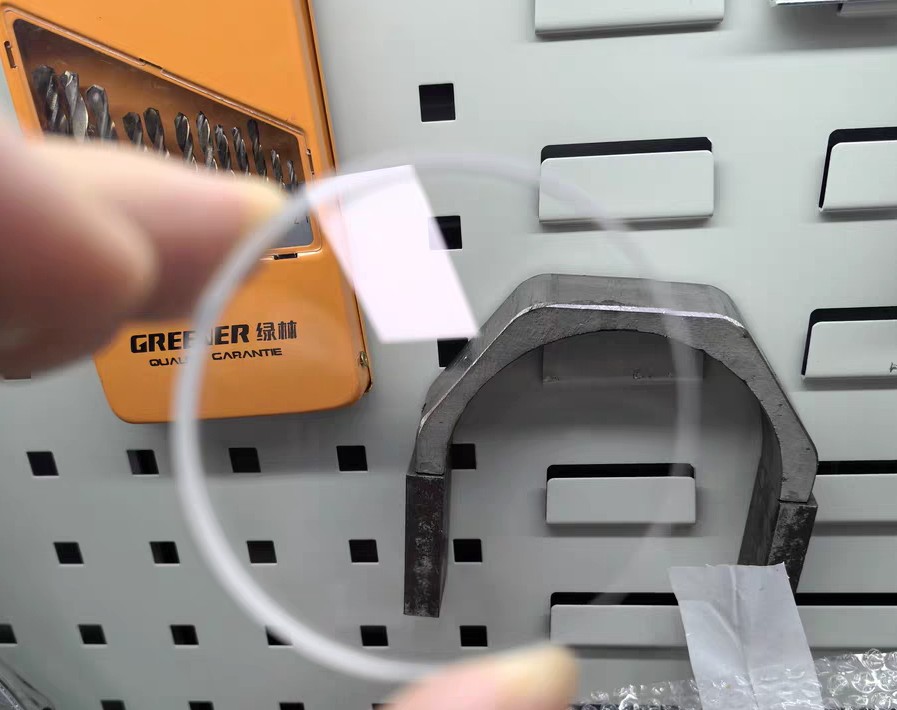

Thứ ba, trong quy trình sản xuất cụ thể, cuộn hoàn thiện siêu gương từ Tô Châu Jwellmech đóng nhiều vai trò quan trọng. Lấy phương pháp ép đùn để sản xuất tấm PC hoặc PMMA cấp quang học làm ví dụ: sau khi nhựa nóng chảy thoát ra khỏi khuôn chữ T, nó ngay lập tức đi vào bộ phận cán lịch gồm ba (hoặc nhiều) cuộn hoàn thiện siêu gương. Cuộn đầu tiên có nhiệm vụ làm phẳng sơ bộ khối nóng chảy và mang lại độ mịn bề mặt ban đầu của nó; cuộn thứ hai tiếp tục cán lịch và đặt độ dày; cuộn thứ ba thực hiện làm mát và đánh bóng lần cuối. Trong quá trình này, độ mịn bề mặt của cuộn quyết định trực tiếp đến "hiệu ứng gương" của tấm — liệu nó có thể thay thế kính cho vỏ điện thoại di động hay miếng bảo vệ màn hình hay không. Độ trụ và độ đồng trục của các cuộn xác định dung sai độ dày của tấm—liệu nó có thể đáp ứng các yêu cầu cuộn và cán màng của màng quang học siêu mỏng (dưới 0,1 mm) hay không. Độ cứng và độ đồng đều về nhiệt độ của các cuộn ảnh hưởng đến độ phẳng và sự phân bổ ứng suất dư của tấm—các yếu tố quan trọng trong việc ngăn ngừa biến dạng trong quá trình cắt, in hoặc cán màng tiếp theo.

Hơn nữa, cuộn hoàn thiện siêu gương còn thực hiện chức năng được gọi là "sao chép nóng" trong quy trình cán. Đối với màng quang học có cấu trúc vi mô (ví dụ: màng tăng cường độ sáng, màng lăng kính), thường cần phải khắc trước các rãnh vi mô hoặc mảng thấu kính vi mô mịn trên bề mặt cuộn, sau đó được chuyển lên nền PMMA hoặc PC bằng cách dập nổi. Trong ứng dụng này, chất nền chất lượng gương của cuộn sẽ tự xác định độ phẳng nền của các khu vực vi cấu trúc; bất kỳ khiếm khuyết nhỏ nào trên chất nền sẽ gây ra sự hỏng hóc của các cấu trúc vi mô. Do đó, cuộn hoàn thiện siêu gương cũng là nền tảng để đạt được độ chính xác trong việc tạo hình các màng chức năng quang học.

Tóm lại, cuộn hoàn thiện siêu gương từ Suzhou Jwellmech（ https://www.jwellmech.com/ ) hoàn toàn không phải là một thành phần cơ khí thông thường mà là một giải pháp kỹ thuật có hệ thống tích hợp gia công siêu chính xác, truyền nhiệt, khoa học vật liệu và động lực học chất lỏng. Với độ cứng và độ đồng đều nhiệt đạt được thông qua thiết kế cấu trúc đặc biệt, nó cung cấp sự đảm bảo thiết bị cơ bản để sản xuất các tấm, bảng và màng PC/PMMA quang học chất lượng cao. Từ bảng đèn LED đến màn hình LCD của điện thoại di động, từ công tắc màng trong các thiết bị điện đến màng bảo vệ quang học cao cấp, mọi sản phẩm quang học hoàn hảo, mịn như gương đều phụ thuộc vào khả năng sao chép chính xác và kiểm soát ổn định của cuộn hoàn thiện siêu gương trong suốt quá trình. Có thể nói, trình độ sản xuất cuộn hoàn thiện siêu gương trực tiếp biểu thị trình độ công nghệ và năng lực cạnh tranh cốt lõi của một khu vực hoặc doanh nghiệp trong lĩnh vực gia công nhựa quang học.
